恒溫恒濕試驗箱典型故障診斷與處理規范
時間： 2025-11-05 16:40 來源： 林頻儀器
為降低試驗中斷率，提高設備可用率，依據 GB/T 5170、IEC 60068-3-5 及現場大數據統計，特制定本快速診斷表。操作人員按“現象→檢查→處理→驗證”四步法執行，即可在 30 min 內完成 90 % 常見故障閉環。
二、安全前置
任何拆蓋、斷線、加壓操作前，必須：
按下急停并掛 LOTO 標識；
確認箱內無試件或試件已移至安全區；
佩戴絕緣手套及護目鏡。

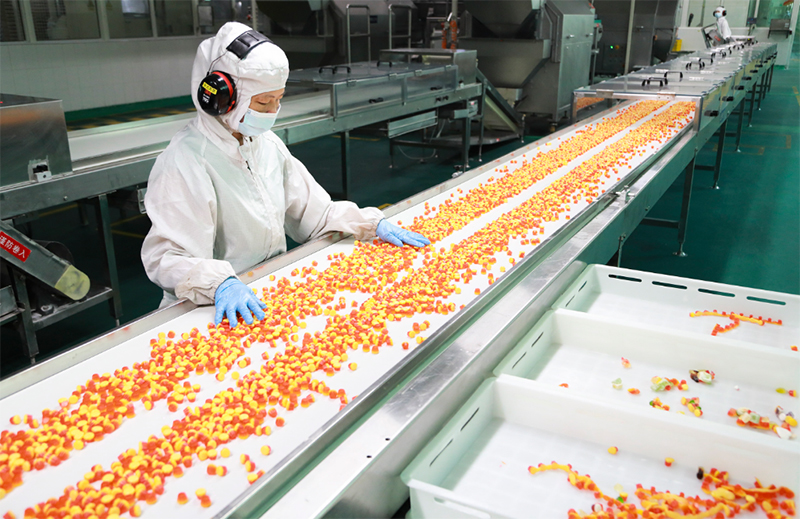

恒溫恒濕試驗箱可應用于食品行業設備試驗測試
恒溫恒濕試驗箱可應用于食品行業設備試驗測試
三、故障速查矩陣
濕度顯示異常 / 無法升濕
現象：顯示值 < 設定值 5 %RH 以上，或濕度震蕩。
檢查與處理：
① 水路堵塞——拆下加濕桶出口，用 5 % 檸檬酸溶液反向沖洗，流量 ≥ 200 mL/min 為合格；
② 管內有空氣——啟動“排氣”子程序 3 min，或手動松開高位管夾至連續出水；
③ 固態繼電器（SSR）——測輸出端電壓，若持續 220 V 而無電流，更換 SSR；
④ 超溫保護器——核實設定值 130 ± 2 ℃，低于 125 ℃ 即跳閘，需順時針微調。
低溫降不到設定值
現象：壓縮機運行但箱溫停滯，高于目標 ≥ 2 ℃。
檢查與處理：
① 未預烘干——空箱 100 ℃ 烘干 30 min 后再降溫；
② 試件擋風——負載橫截面積 ≤ 內腔 1/3，高度距風口 ≥ 10 cm；
③ 制冷級聯壓力——高壓 ≥ 1.8 MPa 或低壓 ≤ 0.15 MPa 為異常，清洗冷凝器或補充 R-449A；
④ 電磁閥未開——監聽無“咔嗒”聲，測線圈電阻 20 ℃ 下 20 ± 2 Ω，否則更換。
高溫升不到設定值
現象：升溫速率 < 1 ℃/min，或溫度過沖后回落。
檢查與處理：
① 風門失調——觀察擋板角度，升溫時應水平 0°，手動撥至最大；
② 加熱 SSR 缺相——測三相電流不平衡度 ≤ 10 %，超限即更換；
③ PID 參數——首次升溫超調 3 ℃ 以上，將比例帶 P 下調 10 %，再積分 I 延長 20 s。
溫度顯示跳變 / 無顯示
現象：面板顯示“----”或 ±5 ℃ 跳變。
檢查與處理：
① 超溫保護器誤動——設定值 150 ± 2 ℃，復位按鈕是否彈出；
② 循環馬達故障——測繞組絕緣 ≥ 50 MΩ，否則更換；
③ 溫度 SSR 擊穿——斷電測輸出端電阻 < 1 Ω 為擊穿，立即更換并檢查散熱片。
壓力異常報警
現象：控制器報“HP”或“LP”，蜂鳴器長鳴。
檢查與處理：
① 環境溫度——保持 5 ~ 35 ℃，> 38 ℃ 時開啟工業空調或排風扇；
② 冷凝器臟堵——用 0.3 MPa 干燥空氣自上而下吹掃，前后溫差應 ≤ 3 ℃；
③ 留空距離——左右 ≥ 60 cm，后壁 ≥ 80 cm，確?；仫L速度 ≥ 0.5 m/s。
濕熱試驗“干球正常、濕球異常”
現象：干球 85 ℃、濕球僅 32 ℃（對應濕度應 85 %RH）。
檢查與處理：
① 水位——濕球槽水面距傳感器頭部 5 ~ 10 mm，不足時補充去離子水；
② 紗布——每兩周更換，變硬或發黃即廢棄，新紗布需 10 %NaCl 浸泡 10 min 后擰干；
③ 風速——濕球端面風速 0.2 ~ 0.5 m/s，低于 0.15 m/s 時清潔風輪或更換風機電容。
四、驗證與記錄
處理完畢后，執行空載 10 min 穩定測試：
• 溫度偏差 ≤ ±0.3 ℃，濕度偏差 ≤ ±2 %RH；
• 填寫《恒溫恒濕箱點檢表》，記錄故障代碼、更換件編號、處理人及日期；
• 數據上傳 CMMS 系統，生成趨勢圖，作為預測性維護依據。
五、預防性提示
每 200 h 檢查加濕水濾芯，壓差 > 0.05 MPa 即換；
每季度校準溫濕度傳感器，證書存檔 ≥ 3 年；
每年清理冷凝器翹片并測風機電流，衰減 > 10 % 需維護；
建立“黑名單”試件清單：高粉塵、高油污樣品須加隔離袋，避免蒸發器結垢。
掌握以上速查方法，現場人員可在 30 min 內完成 90 % 故障閉環，試驗中斷時間縮短 50 % 以上。對于仍無法解決的異常，請立即聯系設備制造商技術支持，并提供完整故障代碼與現場照片，以便遠程診斷與備件準備。
